如何以正确的姿势引入三方库

众所周知，嵌入式领域有很多优秀的三方开源库。例如 FreeRTOS 、 LVGL 、 CMSIS-DSP 和 LittleFS 等，都是大名鼎鼎的嵌入式三方库。利用这些库，可以大幅提升开发效率，轻松实现任务调度、图形界面等功能，无需再陷入裸机编程的重复造轮子中。

然而由于这些三方库为了适配多种平台，引入了众多设置选项，增加了使用难度。需要开发者对编译设置和构建系统有较深入的研究和理解，才能对于三方库的引入得心应手。

对于这些三方库还有不熟悉的读者可以简单来了解一下：

FreeRTOS 是一个广泛使用的轻量级实时操作系统内核，适用于嵌入式设备。它提供了任务管理、信号量、队列、定时器等功能，使得开发者可以方便地进行多任务编程。
例如，你可以用 FreeRTOS 创建多个任务来分别处理传感器数据、用户交互、蓝牙通信等，实现各个模块的逻辑解耦。

LVGL 是一个功能强大、资源占用小的图形界面库，适合在资源有限的 MCU 上运行。它支持丰富的图形控件（按钮、滑块、图表等）和动画效果，可以帮助开发者快速构建人机交互界面。

CMSIS-DSP 是 ARM 官方提供的数字信号处理库，包含了各种常见的 DSP 运算函数，如 FFT、滤波器、向量运算等，且经过高度优化，适用于 Cortex-M 系列处理器。

LittleFS 是为嵌入式设备设计的高可靠性文件系统，特别适合使用 NOR/NAND 闪存的系统。它支持断电保护、均匀磨损和动态挂载机制。

虽然以上提到的所有三方库，都可以简单粗暴的以直接复制粘贴的形式引入项目，但是会带来很重的精神负担。那么如何以正确的姿势引入这些三方库，就变成了一个很有必要的话题。本篇博客就将以我个人开发的嵌入式项目 SmartBand 为例，讲解笔者在开发过程当中是如何实现以统一方式管理三方库的引入。

为什么要用CMake

CMake是个一个开源的跨平台自动化建构系统，用来管理软件建置的程序，并不依赖于某特定编译器，并可支持多层目录、多个应用程序与多个函数库。它用配置文件控制建构过程的方式和Unix的make相似，只是CMake的配置文件取名为CMakeLists.txt。

本次项目的构建系统采用了 CMake+Ninja 的形式，虽然 CMake 在C/C++圈子里一直以来广受诟病，且在国内普遍使用 keil 这类 IDE 工具进行编写嵌入式代码的形势下， CMake 的传播度并没有那么广，但其在嵌入式领域的地位依然不容置疑。像 FreeRTOS 和 LVGL 这类成熟的三方库，通常都会提供标准化的 CMakeLists.txt 构建脚本，以便于进行项目的管理和编译。

再加上 Ninja 在编译性能上的优越性，能够大大提高编译速度，提升编写和调试时的幸福感，因此本项目选择使用了 CMake+Ninja 作为构建系统。

除此之外，还有一点值得提起的是， CMake 在构建编译信息时可以选择导出 compile_commands.json 。借助 VSCode 中的 Clangd 插件，再配合 Clang-Tidy 强大的静态检查功能，能够极大提升编写 C/C++ 时的效率和准确性。

在这一点上其实并非只有 CMake 能够做到，其他构建工具例如 Bazel 和 Meson 也都有类似的功能，包括近来新兴的构建工具 Xmake 也都能够生成 compile_commands.json ，实现更好的静态检查。

对于这些其他的构建系统，不在本文的讨论范围内，如果各位读者有兴趣可以自行了解。

工具	嵌入式适用性	特点
CMake	跨平台，支持裸机和RTOS	泛用性强，语法复杂
Make	需手动编写规则，维护困难	精神负担重，跨平台性差
Keil	仅限ARM，厂商锁定	依赖厂商，无法导出编译数据库

如何获取三方库

一般的开源库都会选择在 Github 存储源代码，所以在 Release 页面就可以获取到当前最新的发行版本。如果没有 Release 发布页面，也可以阅读 README 文件来寻找获取方式。

对于由专业组织维护的开源项目（如 FreeRTOS 由亚马逊维护， LVGL 由开源社区主导），建议通过其官方网站获取最新的稳定版本。

虽然在 Github 也能够查找并获取到 FreeRTOS 和 LVGL 的源码仓库，可以直接下载下来，但这类代码常常是处在版本更迭之间，还未修缮完毕或者还未开发完成的状态，因此并不建议直接引入到自己的项目当中。不过仓库页面中也可能包含了 Release 页面，可以获取到稳定版本。

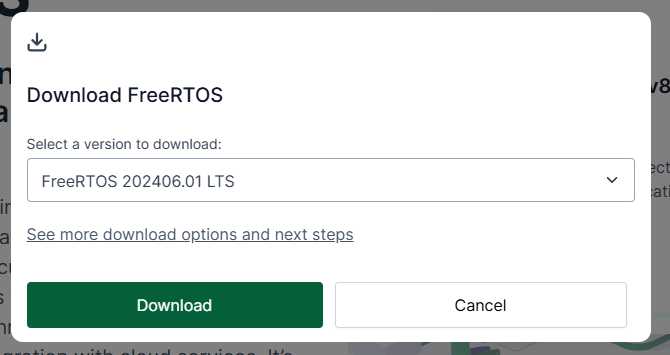

但通常并不建议这样做。因为这类开源代码有更稳定的版本供以选择，通常叫做 LTS 版（长期支持版本），如下图所示。

这类版本通常是具有足够的稳定性，只要在维护年限内出现了问题，官方都会尽快提供修复补丁。总而言之，无论是对于商业开发还是个人开发，选择 LTS 版本都有利于长期稳定。

在开发过程中，如果有足够的理由怀疑三方库出现了 Bug ，也可以在相应仓库的 issue 里提出。但如果只是由于自己对于三方库功能使用不当造成的问题，还是建议三思之后再提出，不然会比较尴尬。

引入方式的选择

繁琐的话题到此为止，现在开始讲解当拿到一个库之后，如何阅读其中的提示信息，并将库引入到自己的项目。

接下来，以 FreeRTOS 的 LTS 版本为例讲解，请各位可以试着下载一份源码，并按照步骤对照阅读。

首先，当我们拿到一份陌生的开源库，应该首先寻找其中的使用示例或者教学文档。按照文档中提示的内容进行，能够尽可能避开错误和误区。

有些三方开源仓库的构建示例会直接放在根目录当中，也有些会放在 examples 文件夹内，而 FreeRTOS-Kernel 就属于后者。现在打开路径 FreeRTOS-Kernel\examples\cmake_example ，可以看到如下的脚本代码。

cmake_minimum_required(VERSION 3.15)
project(example)

set(FREERTOS_KERNEL_PATH "../../")

# Add the freertos_config for FreeRTOS-Kernel
add_library(freertos_config INTERFACE)

target_include_directories(freertos_config
    INTERFACE
    "../template_configuration"
)

if (DEFINED FREERTOS_SMP_EXAMPLE AND FREERTOS_SMP_EXAMPLE STREQUAL "1")
    message(STATUS "Build FreeRTOS SMP example")
    # Adding the following configurations to build SMP template port
    add_compile_options( -DconfigNUMBER_OF_CORES=2 -DconfigUSE_PASSIVE_IDLE_HOOK=0 )
endif()

# Select the heap port.  values between 1-4 will pick a heap.
set(FREERTOS_HEAP "4" CACHE STRING "" FORCE)

# Select the native compile PORT
set(FREERTOS_PORT "TEMPLATE" CACHE STRING "" FORCE)

# Adding the FreeRTOS-Kernel subdirectory
add_subdirectory(${FREERTOS_KERNEL_PATH} FreeRTOS-Kernel)

########################################################################
# Overall Compile Options
# Note the compile option strategy is to error on everything and then
# Per library opt-out of things that are warnings/errors.
# This ensures that no matter what strategy for compilation you take, the
# builds will still occur.
#
# Only tested with GNU and Clang.
# Other options are https://cmake.org/cmake/help/latest/variable/CMAKE_LANG_COMPILER_ID.html#variable:CMAKE_%3CLANG%3E_COMPILER_ID
# Naming of compilers translation map:
#
#   FreeRTOS    | CMake
#   -------------------
#   CCS         | ?TBD?
#   GCC         | GNU, Clang, *Clang Others?
#   IAR         | IAR
#   Keil        | ARMCC
#   MSVC        | MSVC # Note only for MinGW?
#   Renesas     | ?TBD?

target_compile_options(freertos_kernel PRIVATE
    ### Gnu/Clang C Options
    $<$<COMPILE_LANG_AND_ID:C,GNU>:-fdiagnostics-color=always>
    $<$<COMPILE_LANG_AND_ID:C,Clang>:-fcolor-diagnostics>

    $<$<COMPILE_LANG_AND_ID:C,Clang,GNU>:-Wall>
    $<$<COMPILE_LANG_AND_ID:C,Clang,GNU>:-Wextra>
    $<$<COMPILE_LANG_AND_ID:C,Clang,GNU>:-Wpedantic>
    $<$<COMPILE_LANG_AND_ID:C,Clang,GNU>:-Werror>
    $<$<COMPILE_LANG_AND_ID:C,Clang,GNU>:-Wconversion>
    $<$<COMPILE_LANG_AND_ID:C,Clang>:-Weverything>

    # Suppressions required to build clean with clang.
    $<$<COMPILE_LANG_AND_ID:C,Clang>:-Wno-unused-macros>
    $<$<COMPILE_LANG_AND_ID:C,Clang>:-Wno-padded>
    $<$<COMPILE_LANG_AND_ID:C,Clang>:-Wno-missing-variable-declarations>
    $<$<COMPILE_LANG_AND_ID:C,Clang>:-Wno-covered-switch-default>
    $<$<COMPILE_LANG_AND_ID:C,Clang>:-Wno-cast-align> )

add_executable(${PROJECT_NAME}
    main.c
)

target_link_libraries(${PROJECT_NAME} freertos_kernel freertos_config)

set_property(TARGET freertos_kernel PROPERTY C_STANDARD 90)

如果读者不了解 CMake 的语法细节，第一次看到这样的脚本应该还是比较茫然的。但是没关系， CMake 的可读性没有那么不堪，各位即便是第一次接触 CMakeLists.txt ，也可以照猫画虎，模仿其中的写法。

首先，我们会在第一行看到， CMake 脚本必须指定当前使用的 CMake 最低版本，属于固定写法，照抄即可。

随后会看到脚本指定了 FREERTOS_KERNEL_PATH 的相对路径，这里由于该脚本将自己放在了子路径里，所以需要返回前两级路径，改写的时候就需要将路径指定到当前存储 FreeRTOS 的路径，适当调整。

然后脚本以库的形式创建了 freertos_config 作为接口库，引入了 ../template_configuration 作为头文件路径，而打开相关文件夹， FreeRTOSConfig.h 中就负责定义 FreeRTOS 的配置选项，根据不同的 CPU 类型和架构，进行自定义修改。

下面这一部分如果不提前了解 FreeRTOS 的设计可能读不明白，这里指定的是如果该 CPU 存在多核处理器，就需要额外增加一些特殊的编译选项。如果只是普通的单核 CPU 就无需考虑这个问题。

（出自源文件14行）

if (DEFINED FREERTOS_SMP_EXAMPLE AND FREERTOS_SMP_EXAMPLE STREQUAL "1")
    message(STATUS "Build FreeRTOS SMP example")
    # Adding the following configurations to build SMP template port
    add_compile_options( -DconfigNUMBER_OF_CORES=2 -DconfigUSE_PASSIVE_IDLE_HOOK=0 )
endif()

接下来需要选择内存管理方案，说白了就是从1~4的四种方案中选择一个作为当前的内存管理。因为FreeRTOS支持动态内存分配，所以需要权衡性能与便利之间的优劣。

也属于提前了解才能知道如何选择的选项，因此在引入自己的项目前真的需要认真通读一遍功能才行。

接下来提到 FREERTOS_PORT 可以暂时忽略，不会影响到引用项目的过程。

而再下一步，就进入到了关于主要代码的引入。

（出自源文件27行）

1 2	`# Adding the FreeRTOS-Kernel subdirectory add_subdirectory(${FREERTOS_KERNEL_PATH} FreeRTOS-Kernel)`

首先是一大段的注释信息，提到关于不同编译器构建时的编译策略和编译器选择。这里默认采用 GCC 来作为编译器，具体可以参考笔者以前写过的 stm32-cmake-templete 学习。下面提到的一大段都是非常常见的编译选项，想要了解相关内容可以在 Option Summary 中查找，不过多展开。这里主要做的内容是根据不同的编译器采取不同的编译选项，并将所有警告视为错误。

（出自源文件49行）

target_compile_options(freertos_kernel PRIVATE
    ### Gnu/Clang C Options
    $<$<COMPILE_LANG_AND_ID:C,GNU>:-fdiagnostics-color=always>
    $<$<COMPILE_LANG_AND_ID:C,Clang>:-fcolor-diagnostics>

    $<$<COMPILE_LANG_AND_ID:C,Clang,GNU>:-Wall>
    $<$<COMPILE_LANG_AND_ID:C,Clang,GNU>:-Wextra>
    $<$<COMPILE_LANG_AND_ID:C,Clang,GNU>:-Wpedantic>
    $<$<COMPILE_LANG_AND_ID:C,Clang,GNU>:-Werror>
    $<$<COMPILE_LANG_AND_ID:C,Clang,GNU>:-Wconversion>
    $<$<COMPILE_LANG_AND_ID:C,Clang>:-Weverything>

    # Suppressions required to build clean with clang.
    $<$<COMPILE_LANG_AND_ID:C,Clang>:-Wno-unused-macros>
    $<$<COMPILE_LANG_AND_ID:C,Clang>:-Wno-padded>
    $<$<COMPILE_LANG_AND_ID:C,Clang>:-Wno-missing-variable-declarations>
    $<$<COMPILE_LANG_AND_ID:C,Clang>:-Wno-covered-switch-default>
    $<$<COMPILE_LANG_AND_ID:C,Clang>:-Wno-cast-align> )

但是在引入到自己的项目时可以直接指定，并不一定完全遵照这个写法，因此虽然看着内容很多很复杂，但其实都可以忽略。

再接下来就是生成可执行文件，将 main.c （以及你项目中的所有源文件）引入到构建系统，并生成代码。然后将前面创建的两个库一并链接到可执行文件的编译过程中，实现模块间解耦。

怎么样，这样就读完了脚本，是不是还是不会写（？

简化引入方式

具体到笔者所写的项目当中，并没有采用这种复杂的方法。所以读完上面的分析，如果还是不会写也没关系，只需要看接下来的内容就能掌握更通用的引用方法。

这次以 LVGL 为例讲解，同样的还是推荐下载一份源代码，自行尝试解读其中的构建示例。

首先先来看 LVGL 引入的时候的文件结构：

third-party/LVGL/
├── lvgl/               # 官方源码
│   ├── src/...         # 源文件
│   ├── lv_version.c    # 版本号
│   └── lvgl.h          # 通用头文件
├── porting/            # 移植代码
│   ├── lv_port_disp.c  # 移植屏幕驱动
│   ├── lv_port_disp.h
│   ├── lv_port_indev.c # 移植触屏驱动
│   └── lv_port_indev.h
├── CMakeLists.txt      # 子构建脚本
└── lv_conf.h           # lvgl设置

注意，其中只有 porting/ 与 lv_conf.h 是需要手动设置的，其他文件内容原则上不应该随意改动。

首先是 lvgl/ 目录，这里存放从官网下载的原始代码，包括 src/ 子目录里的核心源代码、 lv_version.c 版本文件以及 lvgl.h 主头文件。这些文件组成了 LVGL 的核心功能，一般不应该修改这里面的内容，这样以后升级版本时直接替换整个目录就行。

然后是 porting 目录，这里放的是需要自己编写的硬件适配代码。主要包含两个关键文件： lv_port_disp.c 用于实现屏幕显示驱动，负责初始化屏幕、管理缓冲区和刷新画面； lv_port_indev.c 用于实现输入设备驱动，处理触摸屏或者按键的输入。这两个文件需要根据具体硬件来编写，比如在 STM32 上可能要操作 LTDC 或者 SPI 接口。

还有一个重要的 lv_conf.h 配置文件，这个文件用来设置 LVGL 的各项参数。比如在这里定义屏幕的分辨率、颜色深度，启用或禁用各种功能模块，调整内存池大小等。这个文件直接影响 LVGL 的运行效果和资源占用。

最后是 CMakeLists.txt 构建脚本，它负责把这些部分组织起来。脚本里会明确定义哪些是官方源代码，哪些是自己写的移植代码，并确保所有头文件路径都正确设置。这样构建系统就能把各个部分正确编译链接到一起。

这种组织方式的好处很明显：官方代码和自己写的代码完全分开，升级时互不影响；不同的硬件平台可以通过不同的 porting 实现来支持；通过修改配置文件就能调整功能，不需要动核心代码。

接下来就重点讲解子构建脚本的内容应当如何编写：

# Set the LVGL root directory
set(LVGL_ROOT_DIR   "${CMAKE_SOURCE_DIR}/third-party/LVGL")
set(LVGL_SRC_DIR    "${LVGL_ROOT_DIR}/lvgl")
set(LVGL_PORT_DIR   "${LVGL_ROOT_DIR}/porting")

# Build LVGL library
add_library(lvgl INTERFACE)

# Set sources used for LVGL components
file(GLOB_RECURSE SOURCES
    ${LVGL_SRC_DIR}/src/*.c
    ${LVGL_SRC_DIR}/src/*.S
    ${LVGL_PORT_DIR}/*.c
)

target_sources(lvgl INTERFACE
    ${SOURCES}
)

# Include root and optional parent path of LV_CONF_PATH
target_include_directories(lvgl INTERFACE
    ${LVGL_ROOT_DIR}
)

内容较为简单易懂，主要执行的步骤为建立路径变量、创建接口库、添加源文件内容、添加头文件路径。这样就能快速将三方库文件引入到自己的项目中，而且具有良好的隔离性，每个三方库都拥有自己的子构建脚本，将所有的子构建脚本汇总在根目录下的 CMakeLists.txt 中使用诸如 add_subdirectory(third-party/LVGL) 这样的函数就能快速引入 LVGL 的库文件。

总而言之，将三方库代码统一存放在 third-party 当中，并在每个库内建立 CMakeLists.txt 来进行管理，能提升项目的条理性。

非常简单的一段脚本对吧，掌握了基本 CMake 语法之后可以轻易读懂。所以我说的简化引入方式并没有什么神秘之处。因此，比起寻找更简洁的构建方式，不如先从项目的文件管理下手，将引入三方库的工作进行解耦设计，这样就能使得代码设计更加简洁。

补充点没讲到的

在 SmartBand 项目仓库中，我总共引入了 LVGL 、 LittleFS ，并没有出现 FreeRTOS 的源文件和构建脚本。这是因为 STM32CubeMX 中提供的 CMSIS-RTOS 兼容层已经包含了这些源代码，而这些源代码又被我的 cmake/stm32cubemx.cmake 所包含，所以实际上可以省去这个步骤。

另一个没有在本篇博客中举例讲解的 LittleFS 可以自行查看，原理大致相同，但是其源代码并不提供接口耦合， LittleFS/porting 是我仿照 LVGL 的接口自行编写的，如有想要借鉴的可以自行研究。

项目中的核心代码部分也值得阅读，可以参考如下目录：

目录路径	内容类型	典型文件	功能说明	维护方式
`base/`	系统基础代码	`init.c`	系统初始化/任务跳转	手动开发
`components/`	硬件驱动	`lcd.c`	显示屏等外设驱动	手动开发
`func/`	功能模块	`task.cpp`	数据处理/工具函数	手动开发
`tasks/`	RTOS任务	`gui.cpp`	FreeRTOS任务实现	手动开发
`ui/`	LVGL界面	`ui.c`	UI界面代码及控件	SquareLine Studio生成+手动优化

构建或许没那么神秘

到了这里，本文的主题就差不多探讨完了。

整个项目的构建过程虽然重要，但真正让项目活起来的，是这些组件之间的配合。通过合理的任务划分、通信传递和资源共享，各个模块各司其职又相互配合，最终达到总体的目标。这些实践经验，才是最重要的精华，愿大家共勉。
